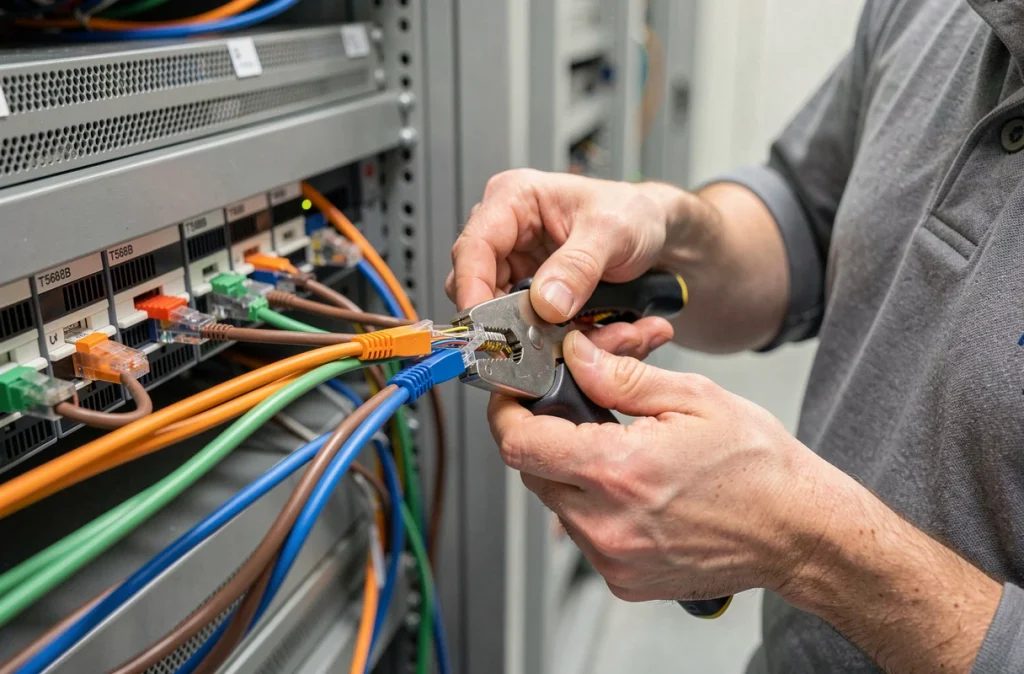

RJ45 Câblage A ou B pour baie de brassage : bonnes pratiques

Le choix entre T568A et T568B sur une baie de brassage ne relève pas d’une préférence esthétique. C’est une décision d’infrastructure qui conditionne la maintenabilité du réseau, la compatibilité des équipements PoE et la fiabilité des liens sur toute leur durée de vie. Nous recommandons de trancher ce point avant même de commander le premier mètre de câble.

Détorsadage et performance des liens en baie de brassage

La limite de détorsadage des paires au niveau des panneaux de brassage et des keystones est le paramètre le plus sous-estimé en câblage structuré. Les guides de terrain mis à jour récemment fixent cette limite à une dizaine de millimètres maximum de paire dénudée pour conserver les performances en Cat6 et Cat6a.

A lire aussi : Un composant nécessaire n'a pas pu être installé RIOT : correctif rapide sans formater votre PC

Dépasser cette longueur dégrade la diaphonie (NEXT) et compromet la marge de bruit sur les liaisons PoE à forte puissance. Concrètement, un détorsadage excessif sur un panneau 24 ports peut provoquer des erreurs CRC intermittentes que seul un testeur de certification détectera.

Le schéma T568B place la paire orange (paires 2 et 3) sur les broches 1-2, ce qui correspond à la disposition physique la plus courante sur les keystones du marché. Résultat : le technicien détorsade moins de câble pour insérer les conducteurs dans les fentes IDC. En T568A, l’inversion des paires orange et verte oblige parfois à croiser les conducteurs sur une distance légèrement plus grande, augmentant le risque de dépasser la limite admissible.

A découvrir également : C'est quoi le phénomène du Hidden Information Marketplace Facebook ?

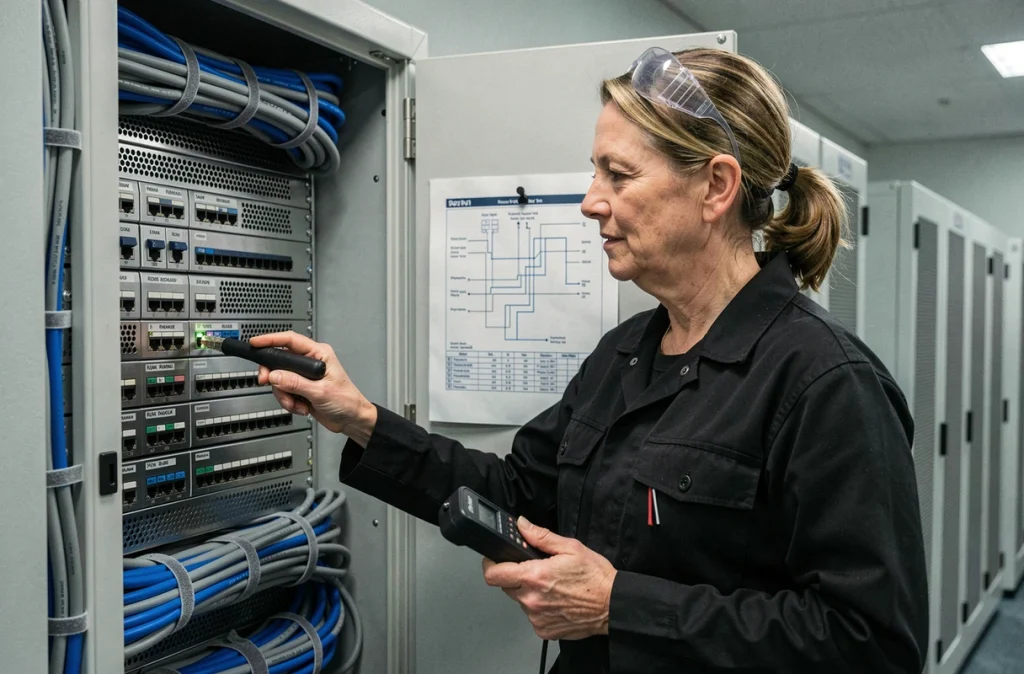

Ingénieure réseau vérifiant le câblage RJ45 d'une baie de brassage 19 pouces avec un testeur de câble

T568B comme standard de câblage en installation neuve

Les intégrateurs et fabricants de panneaux de brassage recommandent de standardiser systématiquement en T568B sur toutes les installations neuves, résidentielles comme tertiaires. Cette convergence n’est pas récente, mais elle s’est renforcée au point de devenir le défaut de chantier dans la majorité des pays.

T568A reste imposé dans certains contextes contractuels spécifiques (marchés publics, installations militaires, cahiers des charges hérités). En dehors de ces cas, adopter T568A sur une installation neuve crée un risque de confusion pour tout intervenant futur qui s’attendra à trouver du T568B.

Quand T568A se justifie encore

Si votre baie de brassage existante est intégralement câblée en T568A, nous recommandons de conserver ce schéma pour les extensions. Mélanger les deux conventions sur un même site génère des erreurs de brassage silencieuses. Un cordon droit branché entre un port T568A et un port T568B crée un câble croisé involontaire, ce qui peut fonctionner en Gigabit (auto-MDIX) mais provoque des comportements imprévisibles sur certains équipements PoE plus anciens.

Câblage RJ45 et PoE : impact du schéma sur l’alimentation réseau

En PoE (802.3af/at/bt), le courant circule sur les paires utilisées pour la data ou sur les paires libres, selon le mode. La question du schéma A ou B intervient au niveau de l’attribution des paires aux broches.

  • En T568B, la paire 2 (orange) occupe les broches 1-2, la paire 3 (verte) les broches 3-6. Ce placement correspond aux deux paires actives en 100BASE-TX et aux paires utilisées en mode A du PoE
  • En T568A, ces deux paires sont inversées physiquement. Le PoE fonctionne toujours, mais la correspondance avec la documentation constructeur des switches PoE (majoritairement référencée en T568B) s’en trouve décalée
  • Sur des liaisons Cat6a blindées avec injection PoE++ (Type 4, jusqu’à 90 W), la cohérence du schéma sur toute la chaîne de liaison devient critique pour éviter un échauffement asymétrique des paires dans les faisceaux de câbles

Nous observons que la plupart des incidents PoE en baie de brassage proviennent non pas du choix A ou B, mais d’une incohérence entre le panneau et les prises murales. Un lien câblé en T568B côté baie et en T568A côté prise crée un croisement de paires qui perturbe la négociation PoE sur certains switches.

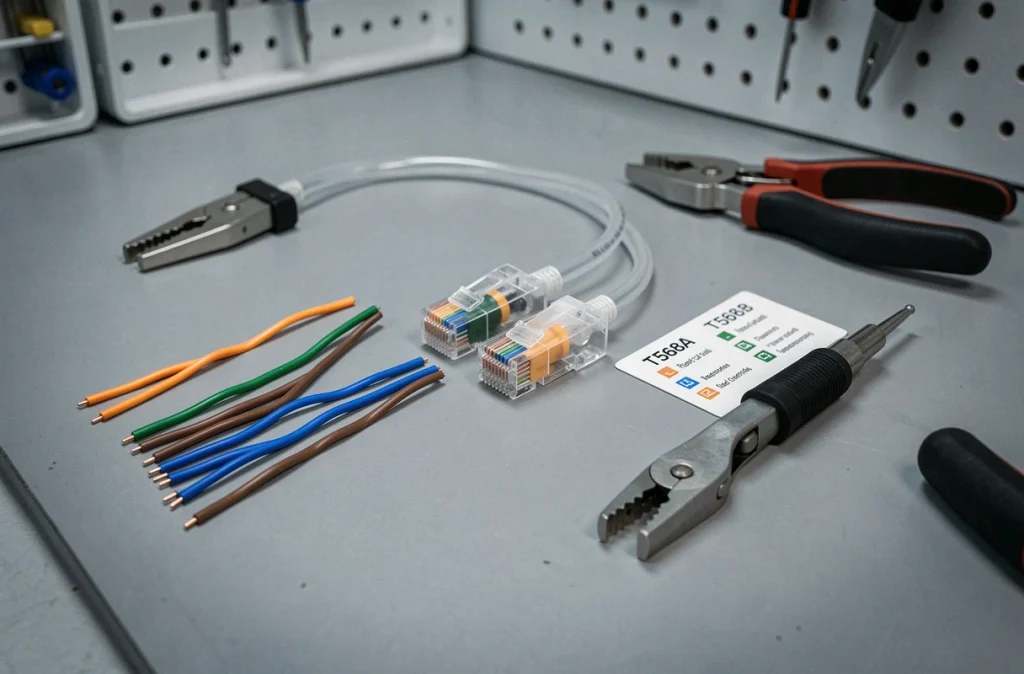

Comparaison des schémas de câblage RJ45 T568A et T568B posés côte à côte sur un établi d'atelier réseau

Test de chaque lien RJ45 après câblage de la baie

Tester systématiquement chaque lien depuis la baie de brassage jusqu’à la prise terminale est une étape que nous considérons comme non négociable, y compris sur les petites installations résidentielles. Un simple testeur de continuité permet de vérifier l’ordre des fils et de détecter trois défauts fréquents :

  • Les inversions de paires (fils permutés sur le même contact), souvent invisibles à l’oeil nu sur un keystone déjà fermé
  • Les split pairs, où les deux fils d’une même paire torsadée se retrouvent sur deux paires logiques différentes, ce qui dégrade la diaphonie sans couper la liaison
  • Les courts-circuits entre conducteurs adjacents, provoqués par un détorsadage trop long ou un blindage mal raccordé à la terre

Un lien qui « passe » en ping ne garantit pas un câblage correct. Un split pair laisse passer le trafic à faible débit mais provoque des pertes de paquets sous charge ou empêche la montée en Gigabit. Seul un test filaire broche par broche avant mise en service protège contre ce type de défaut latent.

Organisation physique des cordons en baie de brassage

Le choix du schéma de câblage n’a de valeur que si la baie reste lisible dans le temps. Nous recommandons d’étiqueter chaque port du panneau de brassage avec le numéro de la prise murale correspondante et de mentionner le schéma adopté (A ou B) sur une étiquette visible à l’intérieur de la baie.

Les cordons de brassage entre le panneau et le switch doivent être des cordons droits, câblés dans le même schéma que l’installation. Un cordon T568B acheté dans le commerce convient pour une installation T568B, ce qui constitue un argument pratique supplémentaire en faveur de ce standard : les cordons préfabriqués du marché sont quasi exclusivement en T568B.

Maintenir un rayon de courbure suffisant sur les cordons Cat6/Cat6a et regrouper les câbles par fonction (data, PoE, VoIP) avec des passe-câbles horizontaux évite les contraintes mécaniques qui dégradent les performances sur la durée.

La règle la plus fiable reste la plus simple : un seul schéma de câblage du panneau de brassage à la prise murale, documenté, testé, et identique sur chaque lien du réseau.
